Wer kennt GEM Bausätze H0?



Wer kennt GEM Bausätze – Walker&Holtzapffel H0?

z.B. den Bausatz E 91 in der Zeit bevor es eine Märklin 3329, E 91 bzw. 191 (Bauzeit 1986 bis 1994, heute als Märklin H0 – Art. Nr. 37293) gab.

GEM Model Railways H0 BR E 91 der DB

Baureihe E 91 GEM Model Railways – manufactured by George E. Mellor

Mit zunehmendem Modelleisenbahn-Hobby-Alter habe ich mich mit  dem interessanten Thema Umbau, Unikate, Bausätze und alte Kleinserien Herstellern Spur 00/H0 beschäftigt und bin ich vor ca. 3 Jahren erstmals über den Namen Walker & Holtzapffel und GEM gestolpert, die mir bis zu diesem Zeitpunkt unbekannt waren!



Aus Mangel an ausreichend vorhandenen 00/H0 Lokomotiv-Modellen seitens der damaligen Spielzeugindustrie wurden auch in den MIBA Heften der 50er u. 60er Jahren immer wieder Unikate und Selbstumbauten vorgestellt und beschrieben. Diesem Umstand möchte ich, wenn es meine Zeit erlaubt, in der Zukunft in einem gesonderten HP-Beitrag Rechnung tragen. Eine noch unvollständige Liste der entsprechenden MIBA Artikel  hatte ich im Rahmen meiner Recherchen schon einmal für Interessierte im Forum Alte Modellbahnen (Märklin Umbau-Unikate, Seite 11) und Stummis Modellbahnforum (Umbau-Unikate Märklin H0!, Seite 2) veröffentlicht.



Als erste Gehäuse-Bausätze Modelle eine BR 74 (Unterbau modifiziertes Märklin Fahrwerk FM 800-3003, BR 24) und eine BR 56 (Unterbau Fleischmann 3151 Fahrwerk) in schwerer Gußausführung, die ich dann im HP-Kapitel Unikate/Umbauten Loks 00/H0 für Märklin mit Bildern vorgestellt habe. Die Bilder der Modelle wurden mir von H.-G., Forum Alte Modellbahnen zur Verfügung gestellt. Beide Modelle wurden zu dieser Zeit nicht von der Fa. Märklin hergestellt. Die Märklin BR 74 war erst ab 1968 im Programm, die BR 56 ist einmalig Als  Insider-Modell des Jahres 2012 erschienen.

—————————————————————————————————————————————————

Hier nun etwas Historie zum Thema GEM und Walker & Holtzapffel für Interessierte als Zitat von Hans-Gerd:

„Hallo zusammen,

in den letzten Wochen habe ich einen Bausatz der E 91 zusammengesetzt. Dieser Bausatz wurde von George E. Mellor (GEM), Rhos-on-sea, North Wales/GB, hergestellt.

In Europa wurde er Anfang der 1970er Jahre vom bekannten Bausatzvertreiber Walker & Holzapfel (W&H) in den Handel gebracht, in Deutschland von Güsgen aus Düsseldorf verkauft. Güsgen inserierte regelmäßig in der „modernen Eisenbahn“, dem Vorgängerblatt des“Eisenbahnmagazin“.

Weitere Gehäuse-Bausätze von GEM, die über Güsgen erhältlich waren, beinhalteten z.B. die preuß. T 11 (BR 74), auf Fahrwerk der Märklin 3003 (BR 24) und die BR 56, auf Fahrwerk der Flm. BR 55.

Im Bausatzkarton fand sich eine gute Bauanleitung in deutsch-englischem Text und Bild, die notwendigen Einzelteile in weichem Weißguß, sowie weitere Kleinteile, alles sauber verpackt in kleinen Plastiktüten, die dann noch in Seidenpapier eingeschlagen waren. Ich habe zuerst die Vollzähligkeit geprüft, danach die einzelnen Gußteile entgratet und dann mit der Montage begonnen. Hierzu habe ich flüssigen Sekundenkleber und Sekundenkleber-Gel angewendet. Lackiert wurde sie anschließend im Braun der ersten Zeit, sie ist z.B. in Bayern als EG 5 gelaufen.“

—————————————————————————————————————————————————

GEM Model Railways H0 BR E 91 der DB

2 Ausführungen der GEM E91. Die grüne E 91 hat eine Kupplungsvorrichtung mit der man beide Maschinen im Doppelspann fahren kann.

—————————————————————————————————————————————————



Walker&Holtzapffel Katalog  1966:

Katalog 1966 Walker und Holtzapffel

Katalog 1966 Walker und Holtzapffel, London



Katalog 1966 Walker und Holtzapffel

BR 74 Bausatz im Katalog, Seite 52

—————————————————————————————————————————————————



Bilder der GEM BR 74 und BR 56, die im Artikel  Unikate/Umbauten Loks H0/00 ( Nr.6 u. Nr.7) näher beschrieben sind:

BR 56 Walker & Holtzapffel

dazu das Fleischmann-Fahrgestell Nr. 1351,
komplett mit Motor und Antrieb



BR 74 Unikat Fa. Walker und Holtzapffel

BR 74 Wechselstrom Fa. Walker und Holtzapffel, London

—————————————————————————————————————————————————

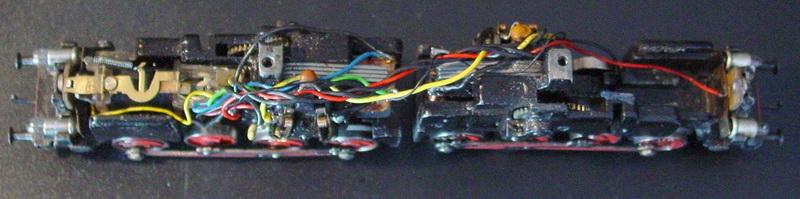

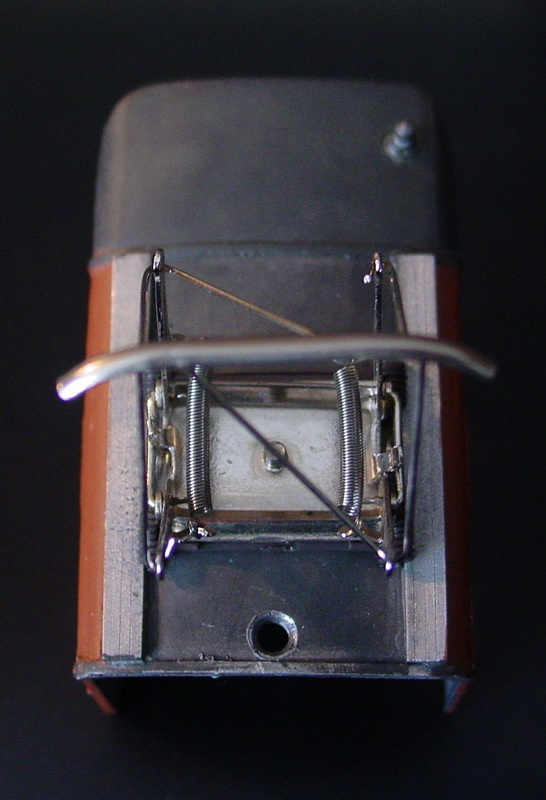

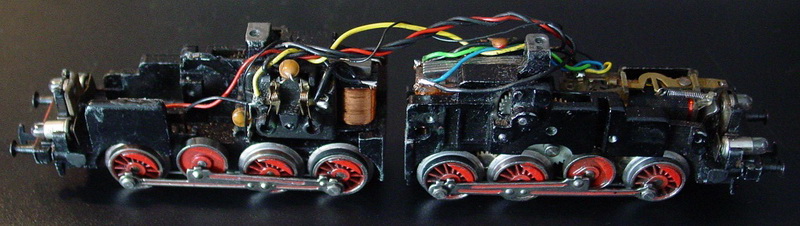

Eigenbau von 2 H0-Modellen der Baureihe E 191 (E 91)

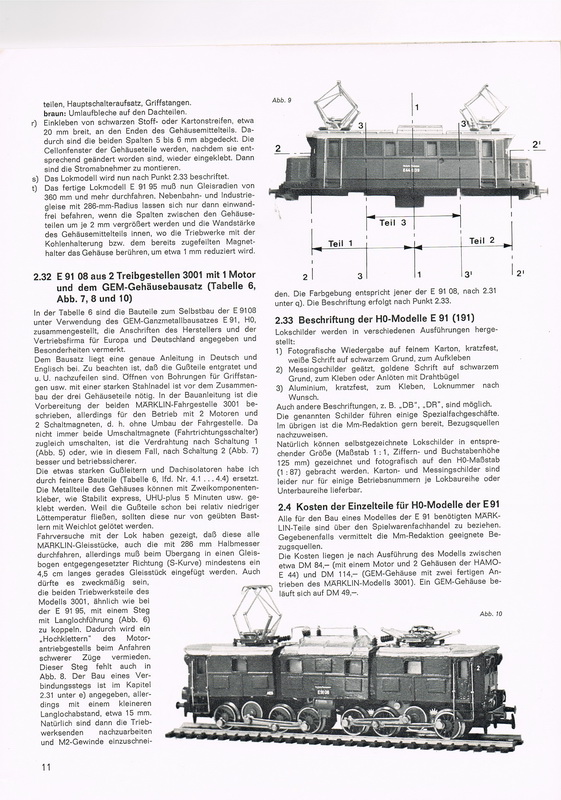

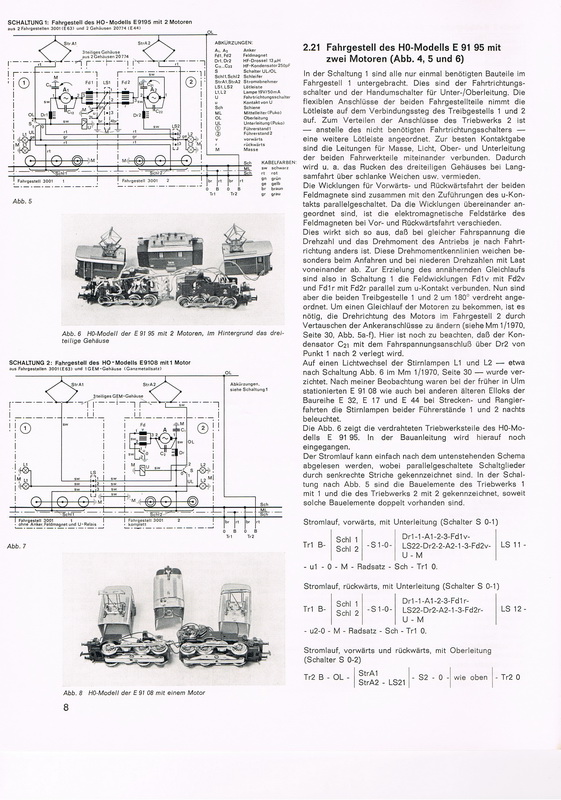

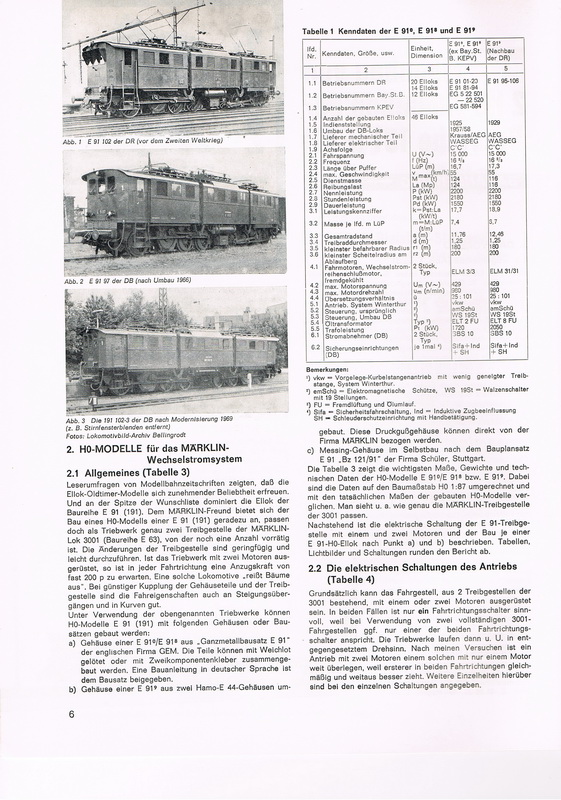

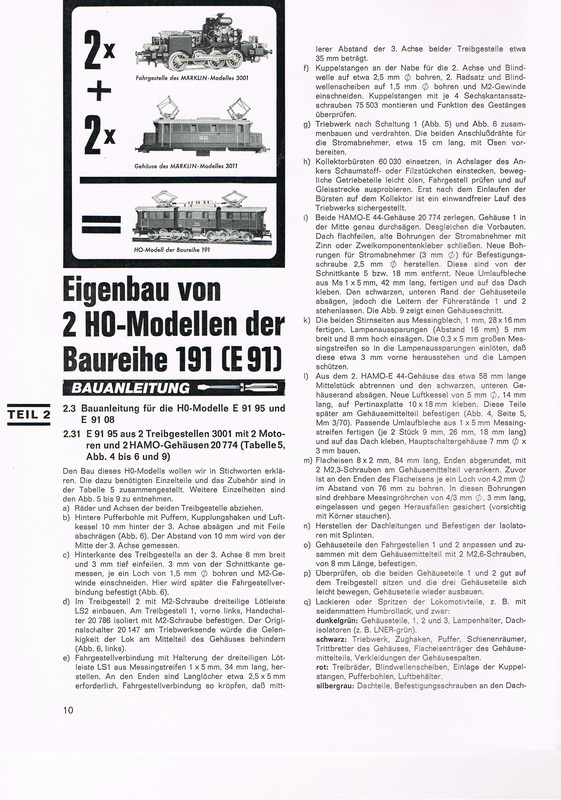

Hier noch ein BR E 191 (E 91) Umbau Vorschlag aus den Märklin Magazinen 3 u. 4/1970:





(Urheber und Copyright Firma Märklin)

 —————————————————————————————————————————————————

Abschließend  meine, bis dato noch unvollständige, Liste der der Miba Hefte 1948 bis 1972:



1950 – Heft 06 – Seite 206    Wen seine alte Loks genieren, soll sie halt zurecht frisieren – Trix Umbau

1952 – Heft 08 – Seite 270    1-C-1 BR 64 TM 800 Umbau

1953 – Heft 06 – Seite 196    Die wandelbare TM 800

1953 – Heft 11 – Seite 367    RM 800+/-= BR 24

1954 – Heft 05 – Seite 194    Frisuren und Kuren CM 800

1954 – Heft 07 – Seite 247    frisierte CM 800 auf BR 80

1954 – Heft 12 – Seite 478    Güterwagen Trix Express – Märklin

1955 – Heft 08 – Seite 287    Lokumbau Ganz groß geschrieben Teil 1

1955 – Heft 09 – Seite 359    Lokumbau Ganz groß geschrieben Teil 2

1955 – Heft 10 – Seite 384    kompletter Selbstbau BR 24

1956 – Heft 12 – Seite 463    BR 66 Bauplan und Bilder

1957 – Heft 14 – Seite 540    Eine Märklin`sche T3

1958 – Heft 03 – Seite 112    Schnabel Parade schöner Lokmodelle

1958 – Heft 06 – Seite 236    vierachsiger Abteilwagen

1958 – Heft 12 – Seite 494    Ein „g`ständener“ Mann

1958 – Heft 10 – Seite 405    BR 85 selbst gebaut Rolf Ertmer

1959 – Heft 10 – Seite 367    Vierachsiger Braunkohlenstaubwagen aus Märklinteilen

1959 – Heft 13 – Seite 499    Die TMDAFM 800

1960 – Heft 08 – Seite 310    Eine Märklin`sche BR 74

1960 – Heft 08 – Seite 323    Cross Kiting Fleischmann Trix BR 80

1960 – Heft 12 – Seite 465    V 60 Fleischmann für Wechselstrom

1960 – Heft 15 – Seite 587    Tesmo V 80 fährt mit Wechselstrom

1961 – Heft 01 – Seite 26      Meine P8 mit Wannentender

1961 – Heft 02 – Seite 63      Der allererste TEE in Ho-Größe

1961 – Heft 08 – Seite 324    Führerstandsbeleuchtung V 200

1961 – Heft 09 – Seite 376    Wagenbau in Blechbauweise

1961 – Heft 09 – Seite 382    ETA 178 FS-Cross-Kiting

1962 – Heft 05 – Seite 221    ET 88, 1.Teil

1962 – Heft 05 – Seite 224    ET 88, 2.Teil

1962 – Heft 06 – Seite 272    Fortsetzung ET 88

1962 – Heft 09 – Seite 396    Päckerei 5796 Waggon DBP

1962 – Heft 10 – Seite 453    Beleuchtung Tender BR 23 u. 24

1962 – Heft 11 – Seite 478    Märklin VT 95 mit 2 Beiwagen

—————————————————————————————————————————————————

1968 – Heft 15 – Seite 816    Trix-T3 auf Märklin Gleisen

1969 – Heft 02 – Seite 96      „66“ aus „23“

1969 – Heft 06 – Seite 404    Trix T3 auf Märklin Gleisen

1969 – Heft 07 – Seite 476    ET 87 Tatzelwurm

1969 – Heft 08 – Seite 541    ET 87 Tatzelwurm

1971 – Heft 01 – Seite 10      BR 56 Märklin aus Fleischmann BR 55

1972 – Heft 01 – Seite 29      BR 58 So entstand meinen G 12

—————————————————————————————————————————————————

Die Hefte 1963 bis 1967 und 1970 bis 2000 werden hoffentlich irgendwann vor meiner Rente noch folgen!

—————————————————————————————————————————————————

Märklin Magazine 1970 bis 1983



Zusammengetragen von bahngarfield, Stummis Modellbahnforum

Dank dafür!



1970 – Heft 3 – Seite   5   Eigenbau von 2 H0-Modellen der Baureihe 191 (E 91), Teil 1

1970 – Heft 4 – Seite 10   Eigenbau von 2 H0-Modellen der Baureihe 191 (E 91), Teil 2 (GEM-Gehäuse)

1973 – Heft 2 – Seite 24   Umbau 3047 (BR 44) in BR 85 unter Zuhilfenahme von Scholz-Teilen

1973 – Heft 2 – Seite   8   Umbau 3047 (BR 44) in BR 44Öl / 043 unter Zuhilfenahme von Günther-Teilen

1973 – Heft 3 –                Eigenbau ET 10.103 der MBS

1974 – Heft 4 – Seite 20   Eigenbau E20 001 und EGI 25.052 Lambach-Haag

1976 – Heft 1 – Seite 16   BR 78.10 auf Basis 3098 (38.10 – 40)

1976 – Heft 1 – Seite 23   BR 06 auf Basis 2x SK800

1976 – Heft 2 – Seite 16   BR 95 auf Fahrgestell 3084 (052) unter Verwendung eines Gebauer-Gehäuses

1976 – Heft 2 – Seite 23   BR 52 und 50Wannentender auf Basis 3084 (052)

1976 – Heft 3 – Seite   6   BR 86ÜK auf Basis 3096 unter Verwendung von Günther-Teilen

1976 – Heft 4 – Seite   3   E 36 auf Basis 3064 (V 60)

1976 – Heft 4 – Seite 19   Kastenlok auf Basis 3087/ 3090

1977 – Heft 2 – Seite 10   E 30 auf Basis 3064 (V 60)

1977 – Heft 3 – Seite 16   1018 und 1020 ÖBB auf Basis Märklin 3024 bzw. 3022

1977 – Heft 4 – seite 11   ETA 180 Eigenbau

1978 – Heft 1 – Seite 16   Wendezug-P 8 auf Basis 3098

1978 – Heft 2 – Seite 15   „Gesuperte“ 23er auf Basis 3005

1978 – Heft 3 – Seite   3   Dm3 auf Basis 3x 3030 (Da)

1978 – Heft 3 – Seite   8   03 001 im Ablieferungszustand auf Basis 3085

1978 – Heft 4 – Seite 12   Eigenbau E77 auf Scholz-Basis

1978 – Heft 4 –                VT70.9 auf Basis Fahrgestell 3087

1979 – Heft 2 – Seite 14   BR 41 mit Witteblechen und Nietentender

1979 – Heft 2 – Seite 24   E 01 auf Basis 3064 (V 60)

1976 – Heft 4 – Seite   3   BR 041 (Kohlefeuerung, Neubaukessel) und BR 042 auf Basis Märklin 3082 (41)

1976 – Heft 4 – Seite 18   E 32 auf Fahrgestell 3030 (Da) unter Verwendung eines Günther-Gehäuses

1976 – Heft 4 – Seite 18   BR 50 Wannentender auf Basis 3084 (052) unter Verwendung von Günther-Teilen

1980 – Heft 1 – Seite 23   Eigenbau E 70

1980 – Heft 2 – Seite 17   BLS Ec 4/ 6 auf Basis Fahrgestell 3096 (86)

1980 – Heft 3 – Seite 18   ÖBB-2050 auf Basis Fahrgestell 3028 plus Kleinbahn-Gehäuse

1980 – Heft 4 – Seite   6   Eigenbau-82er auf Basis 3005 (23)

1981 – Heft 3 – Seite   4   ELNA 2 auf Basis 3000

1983 – Heft 2 – Seite 20   BR 87 auf Basis 3096 (86, Fahrgestell 3032)

1983 – Heft 3 – Seite   8   T 8 gesupert auf Basis 3104

—————————————————————————————————————————————————

 Um Ergänzungshinweise per mail (nodawo@gmx.de) wird ausdrücklich gebeten!

—————————————————————————————————————————————————
