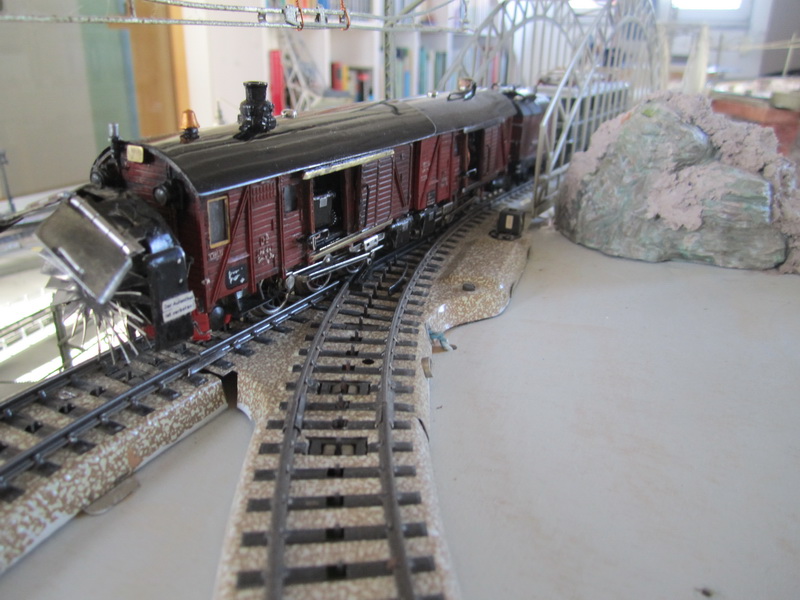

Dampfschneeschleuder H0 Selbstbau-Unikat für Märklin
in Anlehnung an die Xrot d 9213 der Bernina-Bahn/RhB
Die Daten:
- Laenge:13,856 m
- Größte Breite (ohne Bleche) 2,8 m
- Gewicht leer: 49,7 t
- Gewicht voll: 64 t
- Lokomotivmaschine Bauart Meyer
- 6 Achsen, jeweils 3 Achsen / Drehgestell
- Tendervorrat: Wasser 7,5 m3, Kohle 2,5 t
Der Einsatzort: Bernina-Bahn, jetzt RhB
no images were found
( Urheber und Copyright Manfred Möldner – Schweizer Schmalspurbahnen Foto-Archiv)
Gebaut wurde diese Maschine 1910 von der Schweizer Lokomotivfabrik Winterthur (SLM) für die damalige Bernina-Bahn.
Die H0 Bauteile des Unikat:
2 x Märklin Fahrwerk CM 800/3000, 2 x Gehäuse Märklin gedeckter GW 4505, 2 x Schiebetüren, Nachbildung Kessel, Zylinder, Gelenkmechanismus, Kurzgekuppelter Tender aus Märklinteilen
Stichwortartige Umbau/Selbstbau – Beschreibung (Wolfgang Mensch):
2 x Märklin CM 800/3000
Beide Fahrwerksfronten bis an die Zylinder gekürzt.
Beide Fahrwerke mittels weicher Blechlasche (Schrauben M 2,5) flexibel verbunden.
Wagengehäuse (2 x Märklin 4505) angepasst und mit gefederten Seitenwandteilen
flexible Verbindung hergestellt.
Zweiteiliges überlappendes Blechdach hergestellt und angepasst.
Türen der Wagenaufbauten ausgesägt und zum Öffnen auf Schienen gesetzt.
Fensteröffnungen ausgebohrt, ausgeschnitten, gefeilt und verglast.
An den Stirnseiten Lampen vom Lokgehäuse eingesetzt.
Beleuchtungsbirnchen vorne (weiß) u. hinten (rot) eingesetzt.
Drehbarer Propeller aus Stahlblech, Gehäuse und bewegliche Klappen Stahlblech von einem Ölkanister.
Schornstein mit Aufsatz/Dachentlüftung Autoantenne und Kupfersieb.
Innenraumgestaltung:
Vorn Zylinder einer Märklin 3000, BR 89, hinten Kesselimitation.
Antriebeinheit: 2 Motoren, 1 Schleifer, 1 Umschalter
Tender: Fahrgestell gekürzter Märklin Waggon, vorn Kohle mit beweglicher Blechabdeckung, hinten
Wassertank (Märklin Tankwagen), spezielle Kurzkupplung zwischen Dampfschneeschleuder und Tender
